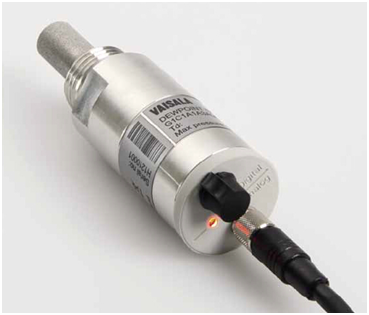

一、露點儀變送器產品簡介

　　S5000在線濕度儀是采用芬蘭維薩拉先進的變送器，它具有卓越的穩定性、重現性和精確度是目前濕度測量的首選產品。傳感器是引進芬蘭維薩拉高精度、高穩定性的濕度傳感器，具有準確度高、重復性好、測試速度快、漂移小等優點，廣泛用于變電站SF6開關氣體微水及制氫站、氫冷發電機組氫氣微水的精密、氮?dú)庵圃鞆S濕度快速檢測，也可用于冶金、化纖、石化等行業特殊氣體的微水檢測。它從內核到外觀都體現了科技及超前設計，得到廣大專家及用戶的認可。

　　二、露點儀變送器產品的應用

　　S5000型在線儀推薦應用：發電廠氫冷機組，制氫站，石油加工，氮?dú)庵圃鞆S、合成氨工業，冶金工業，電子工業等領域

　　三、露點儀變送器產品特點

　　● 適合低工業干燥機的應用，適應幾乎所有的測量要求

　　● 使用先進的傳感器并帶有現場自校準功能

　　● 抗油/抗污染

　　● 低，長期穩定，符合國際標準

　　● 快速反應時間

　　● IP65（NEMA 4）外殼保護防塵、防土、防水濺

　　● 直接安裝到壓力至20 bar的管道中

　　● 最新設備直接帶壓力換算功能，適合發電機組運行期間帶壓換算常壓

　　四、露點儀變送器技術參數

　　1）測量參數

　　①露點溫度

　　l  測量范圍(典型)

　　●  -60 ... +60 ℃ (-76 ... +140 ℃) Td

　　l  模擬輸出量程:

　　●  選項 1:-80 ... +20 ℃ (-112 ... +68 ℃) Td

　　●  選項 2:-80 ... +20 ℃ (-112 ... +68 ℃) Td 在常壓下露點

　　●  選項 3:自定義量程

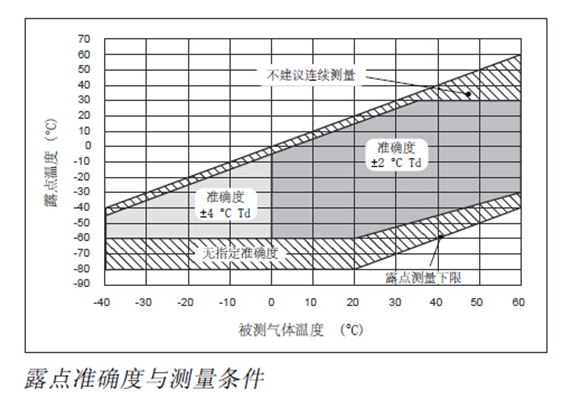

　　l  準確度，空氣或氮?dú)庵?:≤2 ℃ (±3.6 ℃) Td (見下圖)

　　l  當露點低于0 ℃ (32 ℃是變送器輸出霜點）

　　l響應時間63% [90%]，氣體溫度在+20 ℃和壓力1 bar時：

　　-60 -> -20 ℃ Td (-76 -> -4 ℃ Td) 5 s [15 s]

　　-20 -> -60 ℃ Td (-4 -> -76℃ Td) 45 s [10 min]

　　②PPM體積濃度

　　l  測量范圍(典型)：10 ... 40000 ppm

　　l  準確度，+20 ℃ (+68℃), 1 bar ：1 ppm + 20%的讀數

　　2）操作環境

　　● 被測氣體：非腐蝕性氣體

　　● 溫度：-40 ... +60 ℃ (-40 ... +140 ℃)

　　● 相對濕度：0 ... 100 %RH

　　● 壓力：0 ... 50 bara (725 psia)

　　● 樣氣流速：對測量精度沒有影響

　　ps：當氣體溫度低至-40 ℃ (-40℃)或者壓力高至50 bar(725 psia)時，供電電壓必須是24 ... 28 VDC。

　　3）輸出

　　● 模擬輸出(對應量程可改變)：4 ... 20 mA (3線), 0 ... 1 V/5 V, 1 ... 5 V

　　● 電流輸出分辨率：0.002 mA

　　● 電壓輸出分辨率：0.3 mV

　　● 典型的溫度系數：0.005 %輸出范圍/ ℃

　　● 數字輸出：RS-485, 非隔離Vaisala工業協議

　　● 電纜接頭：4-針 M8 (IEC 60947-5-2)

　　4）常規

　　● 傳感器：Vaisala DRYCAP180D

　　● 建議校準周期：在給定的精度范圍內2 years

　　● 電壓輸出時的供電電壓：12 ... 28 VDC

　　● 電流輸出時的供電電壓：18 ... 28 VDC

　　● 供電電流：正常測量時：最大10mA + 負載電流，在自診斷階段：最大220 mA 脈沖

　　● 電流輸出時負載：最大500 兆歐

　　● 電壓輸出時負載：最小10 兆歐

　　● 殼體材料：不銹鋼 (AISI316L)

　　● 傳感器保護：不銹鋼燒結過濾器

　　● 機械接口：ISO G1/2; 或 NPT 1/2

　　● 防護等級：IP65 (NEMA 4)

　　● 儲存溫度范圍：-40 ... +60 ℃(-40 ... +140 ℃)

　　● 重量：管螺紋90g (3.2oz)，NPT螺紋 100g (3.5oz)

　　● 滿足EMC標準EN61326-1，電子設備用于測量、控制和實驗室的工業環境。
