高爐煤氣LDS6激光分析儀

高爐煤氣LDS6激光分析儀

  • 品牌:SIEMENS
  • 型號:LDS6
  • 廠家:西門子
產品說明

一、我國冶煉行業的現狀

鋼鐵行業在我國的國民經濟中,占有舉足輕重的地位。作為全球制造業中心,中國的工業化發展的潛力很大,經濟的持續增長,會為鋼鐵行業的發展提供動力。而今,中國的鋼鐵行業正經歷著兼并重組,淘汰落后產能,優化產業布局,發展循環經濟,實現節能減排的過程。鋼鐵行業健康穩步的發展,關系重大。

鋼鐵的冶煉過程實質上是原材料、燃料和成品的流轉過程,在流轉中伴隨著大量氣體產生,而在線檢測分析這些過程氣體是冶金工業生產工藝優化控制、安全和環保監控必不可少的關鍵技術之一。西門子公司是中國鋼鐵工業的合作伙伴,一直致力于推動中國鋼鐵工業自動化水平的不斷提高。西門子分析儀器能夠應用于鋼鐵行業中的煉鋼、煉鐵及燒結等各個裝置,對降低能源消耗、保證生產安全等起著十分重要的作用,還對鋼鐵企業增大產能,提高產品質量有積極的效果。

二、高爐煤氣為什么要安裝LDS6激光分析儀

高爐冶煉是當今煉鐵工藝中最主要的煉鐵方法。時事檢測出高爐煤氣中各組分的含量可以及時反應出爐內狀況,指導高爐的操作,從而保證了高爐穩定順利的運行,同時為提高產品質量、產量起著十分重要的作用。

西門子分析儀可以在線檢測高爐煤氣中N2COCO2H2的含量,每一個周期自動向高爐控制中心提供一組準確、可靠的高爐煤氣中各組份的百分含量。通過計算CO2/(CO+CO2)的比值來判斷煤氣利用率,控制焦煤比,一般在焦炭負荷不變的情況下比價降低,說明煤氣利用率降低,預示著高爐轉涼;通過觀察H2的含量判斷風口中小套高壓水及爐身冷卻壁常壓水是否漏水,如果H2值增加,說明存在漏水,為防止爆炸,需盡快解決;通過對N2含量的檢測,可推測出高爐的泄漏率。一般采樣點選在重力除塵器后,布袋除塵前的煤氣水平管道上。由于西門子分析儀擁有諸多技術優勢,提高了測量的響應時間,保證了測量數據的可靠性。還有,分析儀表可以幫助測量熱風爐出口的O2含量,優化高爐燃燒,提高產品質量。

另外,為了提高煉鐵的經濟性,降低成本,國內許多高爐采用噴煙煤或參噴煙煤完成煉鐵工藝。由于煙煤揮發性和可燃性比較高,在磨煤機磨煤時,進入過多的氧氣易引起爆炸,所以在磨煤機前的熱風管道上以及磨煤機之后的布袋除塵器之后都要檢測氧的含量,若氧含量過高,則要報警。在煤粉倉中,還要檢測CO的含量,當CO含量過高時,需要及時沖氮,防止事故發生。

在高爐噴煤的應用中,西門子的OXYMAT 6磁壓氧分析儀、ULTRAMAT 6/23非分光紅外分析儀LDS 6激光分析儀都有很好的應用。其中,激光分析儀比起傳統的抽取式的分析儀有他本身自有的優勢。首先,激光分析儀采用原位式安裝,直接安裝于工藝管道上,省去了采樣探頭、采樣管線和預處理系統。其次,激光分析儀維護起來非常簡便,降低了維護費用。最后,激光分析儀的響應時間最低可達1秒,為安全保護系統及時提供數據,可以勝任關鍵點的測量。值得一提的是,雖然激光分析儀有諸多優勢,但其不能完全代替傳統的分析儀表。在一些測量點上,比如磨煤機出口,煤粉倉等,由于含塵量非常大,激光的透光率會受到很大的影響,從而使得測量效果變差。這個時候只能采用傳統抽取式分析儀來測量。

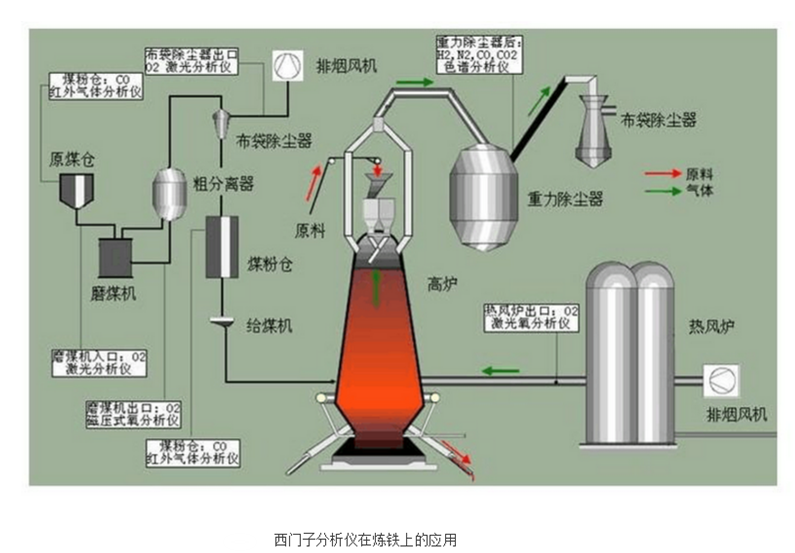

在鋼鐵行業中,西門子憑借其齊全的產品線,可以提供完全的解決方案,如下圖所示是西門子分析儀在高爐煉鐵工藝中的應用。

西門子分析儀在煉鐵上的應用

三、LDS6激光分析儀產品正確的選擇

 1LDS6激光分析儀產品產品概述

整套系統采用西門子公司成熟的分析控制產品,目前西門子公司該類裝置已在世界各國得到了廣泛應用,在火電廠、冶金、石化、建材等行業有大量成功業績,收到了良好效果。 西門子公司充分發揮國際著名公司的優勢,在氣體分析技術上保持領先水平,并在系統的可靠性及質量上給予充分保證。為了降低工程及服務費用,為國內用戶提供迅捷有效的從技術咨詢、設計、工程調試、售后服務等一整套服務手段。

2LDS6激光分析儀產品基礎設計數據

1.氣候條件

2.公用工程條件 電源:AC 220V50HZ 單相

3、逃逸NH3濃度分析系統描述

1)應用場合

①適用于煙氣煙氣脫硝裝置, SNCRSCR工藝,最好在停爐的情況下安裝。

②適用工況條件:

最大含塵量:60g/Nm3,粉塵較大可引起光程減小

煙氣溫度: 250-450

取樣點煙氣壓力:±0.05MPa

③適用環境條件:

環境溫度:-20-+55

大氣壓力:50-106Kpa

相對濕度:≤90%

現場無強烈振動

2)主要技術指標

NH3分析儀系統現場直接安裝式,發射單元與接受單元各用一個法蘭直接安裝在被測煙道兩側,直接對NH3濃度進行測量.

分析參數及測量范圍:量程:NH30-20ppm 響應時間<30s 分辨率: 1ppm

零點漂移:有自動校正可忽略 線性誤差:≤±1%F.S

靈敏度:≤1%F.S

輸出模擬信號:4-20mA數字信號傳輸接口:RS232串行口,RS485數字接口

供電電源:~220V 50Hz

智能化分析儀器自動校正壓力,自動調零,量程超限報警,主維護報警。大屏幕液晶顯示,編程快速,操作簡單,測試和標定菜單操作。

4LDS6激光分析系統性能及配置

1)系統參數

型號:LDS6

分析方法:激光光譜吸收

測量方式:原位測量

激光級別:class 1, 對眼睛無害

校準方法:內置校準回路,不需要外部校準

響應時間:<1

線性偏差:≤1%測量值

精度:<2%測量值(取決于具體應用的光程)

零點漂移:因為使用自動校準,所以可以忽略

量程漂移:因為使用自動校準,所以可以忽略

激光光源壽命:正常使用情況下可確保10

煙塵動態補償

2LDS6激光分析儀產品中央單元

安裝位置:中心控制室或現場機柜

本機顯示:大屏幕LCD液晶顯示屏(帶背光)

模擬輸出:420mA   750Ω

模擬輸入:420mA

接點輸入:6,24VDC, 1A

接點輸出:6,24VDC, 1A

 訊:工業以太網

安裝方式:19“機架

尺寸:177x440x380 mm

重  量:13kg

 電:220VAC±10%5060Hz 最大功耗70VA

LDS6激光分析儀

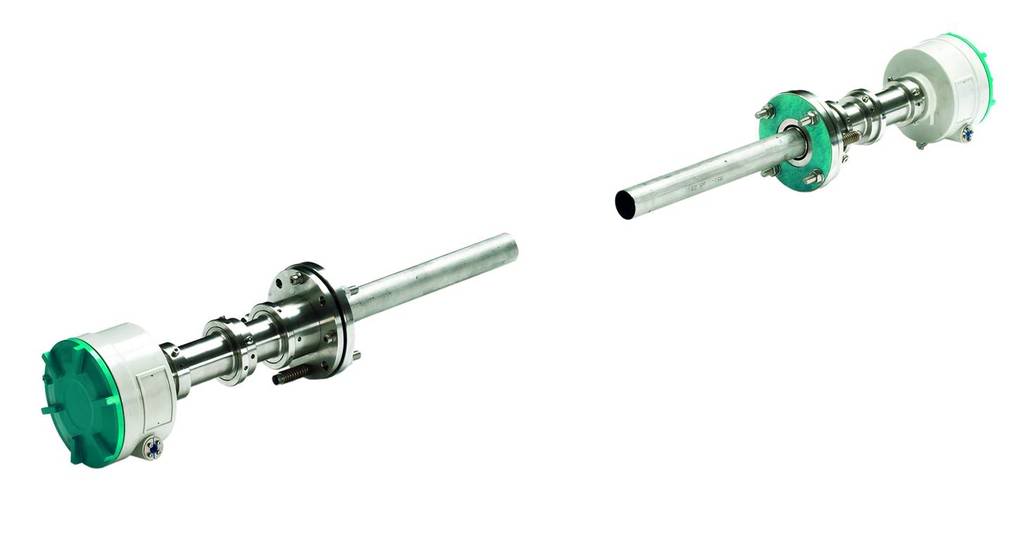

3LDS6激光分析儀產品探頭

安裝位置:現場檢測點

安裝方式:DN 65 RF

材質:不銹鋼

防護等級:IP65

安裝方向:垂直或平行氣流方向

電源:由中心單元提供, 24VDC,2W

環境溫度:-30 ... +70 °C

環境濕度:<95%

介質溫度:5 ... +1300 °C,

光程:一般為1-12

粉塵濃度:60g/Nm3 (允許范圍)

尺寸:直徑163mm,長度395mm

重量:11kg

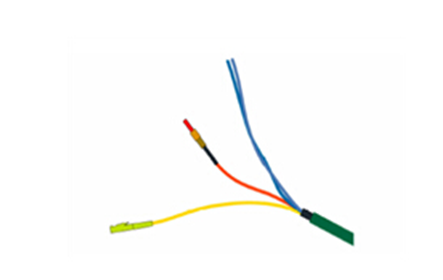

4LDS6激光分析儀產品復合光纜,回路電纜

復合光纜由兩根光纖、一對電纜及連接附件組成

電纜外徑:8mm

抗拉強度:500N

最小彎曲半徑:10cm

適用溫度:-40+80°C

LDS6激光分析儀復合光纜,回路電纜

5 LDS6激光分析儀產品質量保證和檢驗

1)、工廠檢驗:工廠檢驗是質量控制的一個重要組成部分。賣方嚴格進行廠內各生產環節的檢驗和試驗。在出廠前,賣方出廠前完成系統的全部檢驗,調試。檢驗的范圍包括原材料和元器件的進廠,部件的加工、組裝、試驗至出廠試驗。確保系統是合格的。

2)、設備安裝完畢,經賣方技術人員初步調試以后,進入啟動運行期,進行啟動調整和數據標定;買方應確保啟動期間的合理運行工況及儀表供電。

3)、性能測試:賣方保證系統性能滿足行業標準,驗收按國家火電廠驗收標準進行。

6LDS6激光分析儀產品圖片展示

1)設備圖片

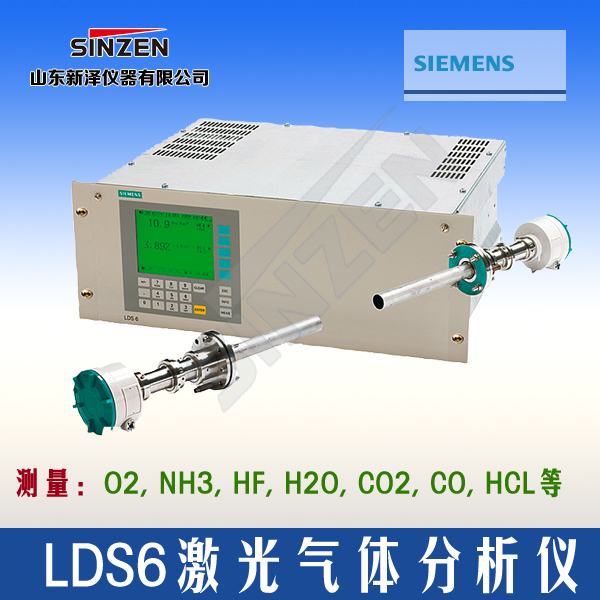

LDS6激光分析儀

2)設備菜單說明

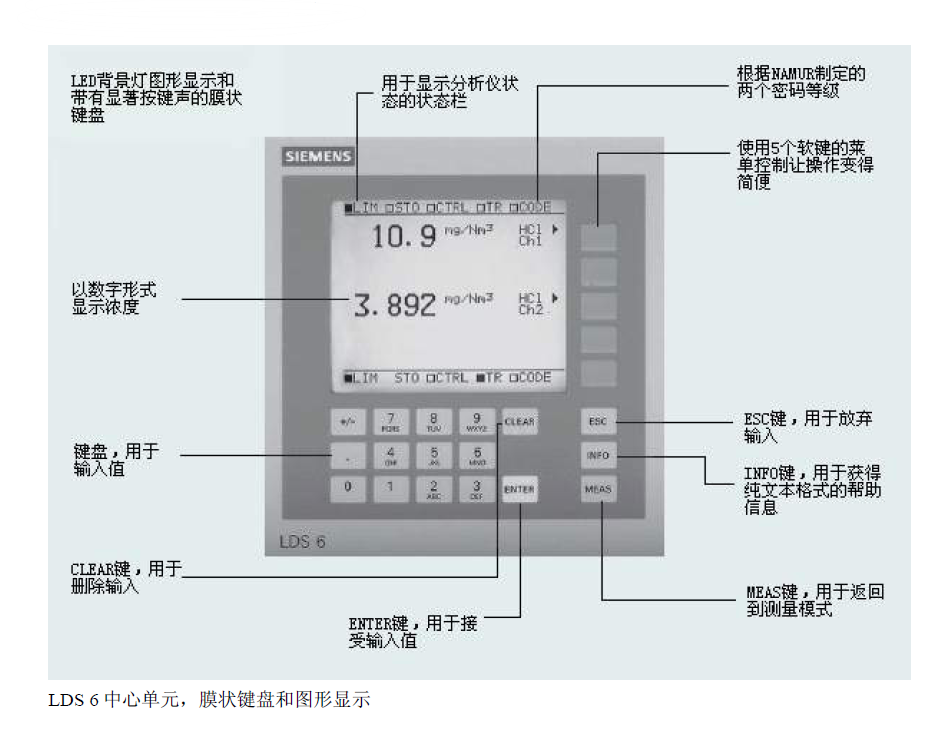

LDS6激光分析儀頁面菜單說明

3)現場使用

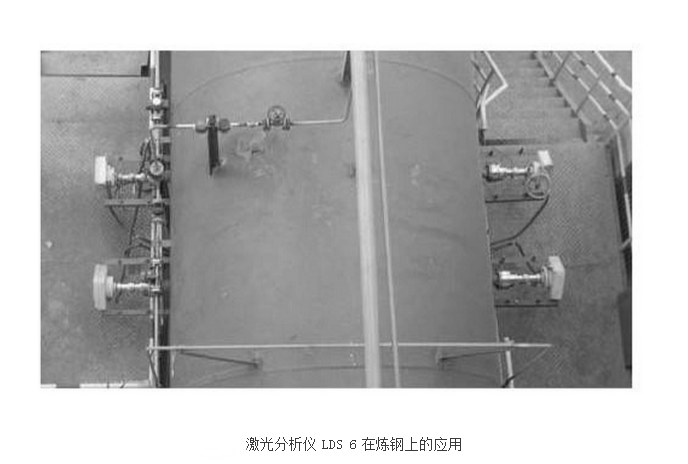

LDS6激光分析儀在煉鋼上的安裝應用
