污染源自動監測設備量程校準與信號輸出有哪些情形？

    污染源自動監測設備的量程選擇應考慮監測點位執行的排放限值、實際工況等，其原則應當是：不因量程上限過低導致正常測量數據“觸頂”，首先要考慮污染防治設施穩定運行時濃度范圍，還要盡可能兼顧污染防治設施運行故障時高濃度污染物排放的情形。量程的校準與信號輸出有四種情形。

    （一）單校準曲線、模擬量信號輸出雙量程
    目前污染源自動監測的分析儀雙量程大多采用“單校準曲線、模擬量信號輸出雙量程”方式。
    以SO2分析儀為例，量程設置為（0～100～500）mg/m3、采用（4～20）mA模擬量信號輸出：當SO2測量值小于等于100mg/m3時，則4mA對應0mg/m3，20mA對應100mg/m3；當SO2測量值大于100mg/m3且小于等于500mg/m3時，則4mA對應0mg/m3，20mA對應500mg/m3；當SO2測量值大于500mg/m3時，則信號輸出20mA，對應信號輸出值500mg/m3。
    模擬量信號輸出雙量程在提高測量準確性方面并無實質性作用，但部分廠商或排污單位出于某些管理需求可能會進行此類設置。

    （二）雙/多校準曲線、模擬量信號輸出雙/多量程
    從信號輸出角度，此類方式的輸出功能與“單校準曲線、模擬量信號輸出”功能一致。

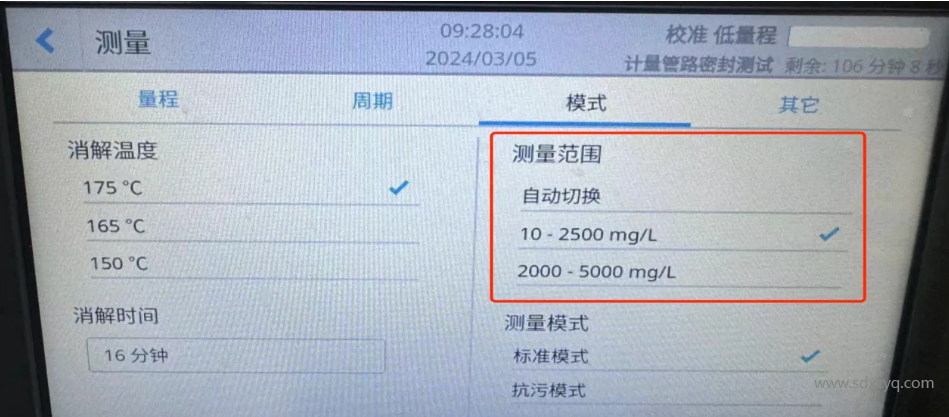

    圖1雙量程-雙校準曲線

    從校準曲線角度，“雙/多校準曲線、模擬量信號輸出雙/多量程”的方式可對儀表的雙/多個量程進行分別校準，形成兩條（多條）不同的校準曲線，從而保證測量信號無論在低工作量程還是高工作量程下，都可以保證分析儀表的測量的準確性。

    （三）單校準曲線、數字量信號輸出
    此種情況下，設置雙量程無意義。

    （四）雙/多校準曲線、數字量信號輸出
    此種情況下，可以確保分析儀表在各種工作量程下均能保證測量準確性。采用數字量數據避免了因信號輸出量程設置不當而導致的污染物濃度“觸頂”情況。
